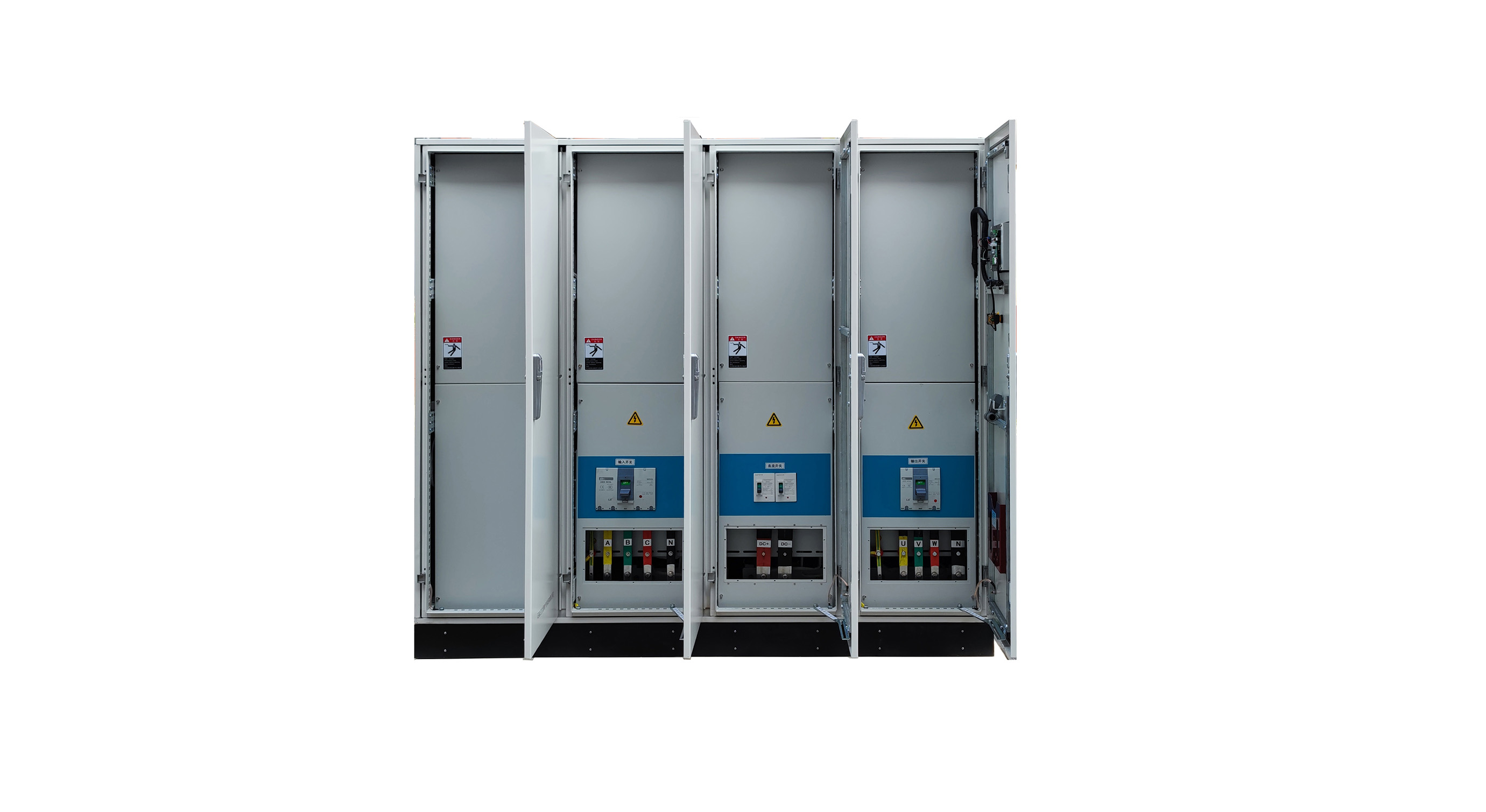

SOGI 系列光伏離網逆變器
SOGI 系列光伏離網逆變器不依附于電網與儲能,逆變器自帶 MPPT 太陽能控制系統,可最大利用太陽能板的發電效率。
SOGI 系列離網逆變器是一種先進水平的純離網逆變器系統,不依附于電網與儲能。逆變器自帶 MPPT 太陽能控制系統,可最大利用太陽能板的發電效率。 輸出有工頻隔離變壓器,耐沖擊,可帶電機類等感性負載??瑟?dú)立于市電、柴電等外部電源,內設自啟動電路,當光伏沒電或電量過低時,自動切斷輸出。當電量足夠時,自動開機。
本逆變器必須為動力型逆變器,輸出帶有軟起動功能,傳統的用工頻 UPS 改造的逆變器很難帶動空調壓縮機等動力型負載。逆變器留有發電機輸入端口,用來備用。逆變器加光伏電壓預警功能。
規格范圍: 輸出功率范圍:5KW-1MW 可定制相應的規格需求。
產品特點
? 全數字化設計,采用高速DSP+FPGA控制,最新的IGBT 模塊、驅動保護為CONCEPT機芯,輸出部分采用隔離變壓器,安全可靠
? 采用SPWM 脈寬調制技術,輸出為穩頻穩壓、失真度低的純凈正弦波。
? 全橋電路結構,適用于任何負載。
? 離網逆變器通信接口采用RS485 通訊,通訊協議為Modbus。
? 設備保護功能,設備具有直流過壓、過流保護、輸入反接保護、交流欠壓/過壓保護、過載保護、過熱保護、過/欠頻保護、三相不平衡保護及報警、交流反相序保護和報警功能。
? 離網逆變器運行狀態可視化程度高。觸摸屏作為人機界面。通過觸摸操作,可實時顯示各項運行數據,故障數據,歷史故障數據等。
? 離網逆變器具有交直流輸入手動分?jǐn)嚅_(kāi)關,緊急停機操作開關。
? 離網逆變器逆變優先,能滿足客戶的使用需求。
型 號 | SOGI-***K-T | |
功率(KVA) | 5KW~1MW | |
光伏 輸入 | 工作電壓(VDC) | >410V |
開路電壓(VDC) | <900V | |
交流 輸出 | 輸出額定電壓及頻率 | 380VAC,50Hz |
輸出電壓精度(V) | ±3% | |
輸出頻率精度(Hz) | ±0.1% | |
工作 環境 | 波形失真率(THD)(線性負載) | ≤3% |
動態響應時間(負載 0←→ 100%) | 2ms | |
功率因數(PF) | 0.9 | |
過載能力 | 110%,10 分鐘、150%,10 秒 | |
峰值系數(CF) | 3:1 | |
逆變效率 | ≥90% | |
絕緣強度(輸入和輸出) | 1500VAC,1 分鐘 | |
噪音(1 米) | ≤65dB | |
使用環境溫度 | -15℃~+50℃ | |
保護 功能 顯示 方式 指示 燈 | 濕度 | 0~90%,不結露 |
使用海拔 | <2000(>2000m 需降容使用) | |
觸摸屏 | 參數豐富 | |
輸入接反保護、輸入欠壓保護、輸 入過壓保護、輸出過載保護、輸出 短路保護,過熱保護. | ||
尺寸 (mm) | 尺寸可訂做 | |
