SMD±28系列逆變式訓練電源
軍用 ±28V 直流,高精度,高可靠性
山東芯馳能源科技有限公司采用先進的寬范圍ZVZCS軟開關逆變技術,以德國西門子IGBT和非晶磁芯為核心器件,相繼開發出“軍用車載電源”,“火箭炮專用電源”,“導彈車方艙控制電源”,“坦克啟動電源”等數十種軍用特種逆變電源。
逆變式訓練電源產產品采用模塊化設計,智能化控制,可以遠程通訊,充分滿足軍用設備三化設計要求及及總裝務部所提供的戰術性能要求,已廣泛應用于我國國防軍事領域。
◇ 符合中國國家軍用標準 GJB572-88《飛機地面電源供電特性及一般要求》的要求
符合中國國家軍用標準 GJB 181A-2003《飛機供電特性》的要求
符合中國國家軍用標準 GJB 298-87《軍用車輛28伏直流電氣系統特性》的要求
符合民用航空行業標準 MH/T 6018-1999《地面靜態電源》的要求
◇ 規格多
輸出電壓28.5V、輸出電流50~2000A 、輸出功率60KW(單機)之內任選。
◇ 五新
新型的電子元器件、新型的電磁材料、新的變換技術、新的控制理論、新的功能
◇ 五高
頻率高、效率高、功率密度高、功率因數高、可靠性高
◇ 高精度,低紋波
該直流電源采用峰值電流控制,響應快,輸出穩壓精度高。同時輸出配備多級濾波器,EMI/EMC滿足EN61000-6-3,EN61000-6-1,輸出紋波低。
◇ 效率高
具有寬范圍的軟開關技術使電源高效率,低噪聲;整機效率可達到95%(@100%負載下)。
◇ 體積小,重量輕
由于采用軟開關變換技術,使得內部散熱器大大減小,整機體積比硬開關穩壓電源更小可靠性更高,重量更輕,功率密度高,能滿足許多軍用裝備的特殊需求。
◇ 可靠性高
具有輸入缺相保護、短路保護、過載保護、過壓保護、過流保護和獨立的溫度檢測保護電路和針對軍用電源高可靠性特殊設計。
◇ 遠端測量
遠端測量功能可用于補償輸出端子到負載之間的電壓降。

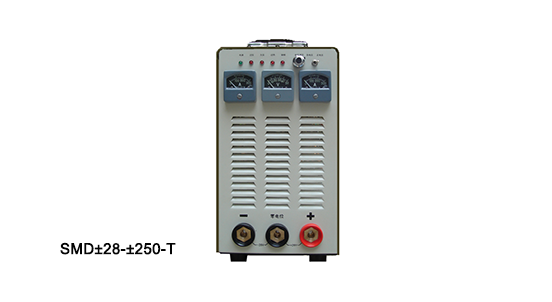

容量 | SMD±28-±250-T | |
輸入 | 輸入電壓范圍 | 三相380V±15% |
頻率 | 47-63HZ | |
輸出 | 外特性 | 恒電壓CV |
額定輸出電壓 | ±28.5V兩路 | |
輸出電壓范圍 | 固定輸出 | |
額定輸出電流 | 每路250A | |
輸出電流范圍 | 0~105%額定輸出電流 | |
啟動最大電流 | 300A | |
源電壓效應 | <±0.2% | |
負載效應 | <±0.5%(阻性負載) | |
滿載紋波有效值 | <±0.5% | |
高頻噪聲 | <±2% | |
負載響應時間 | 1ms | |
效率 | >90% @ 100% load | |
工作條件 | 儲存溫度 | -25℃~+60℃ |
工作溫度 | -10~46℃ | |
相對濕度 | ≤95%(無凝露) | |
防護等級 | IP20 | |
大氣壓力 | 80~106KPc(海拔2000m以下) | |
噪聲 | < 65 dB at 1 meter | |
保護 | 輸入過壓保護 | 輸入線電壓高于450V時保護并報警 |
輸入欠壓保護 | 輸入線電壓低于300V時保護并報警 | |
輸出過壓保護 | 輸出電壓高于35V時自動保護并告警 | |
輸出過流保護 | 輸出電流超過260A,電源自動限流 | |
過熱保護 | >85℃時保護并報警 | |
可靠性 | 平均無故障工作時間:大于20000小時 | |
絕緣要求 | 絕緣強度 | 輸入對殼AC2000V/1分鐘,漏電流小于10mA |
輸入對輸出AC1500V/1分鐘,漏電流小于10mA | ||
絕緣電阻 | 輸入對殼、輸入對輸出:DC1000V,大于100MΩ | |
輸出對殼:DC500V,大于100MΩ | ||
冷卻裝置 | 強制風扇冷卻 | |
