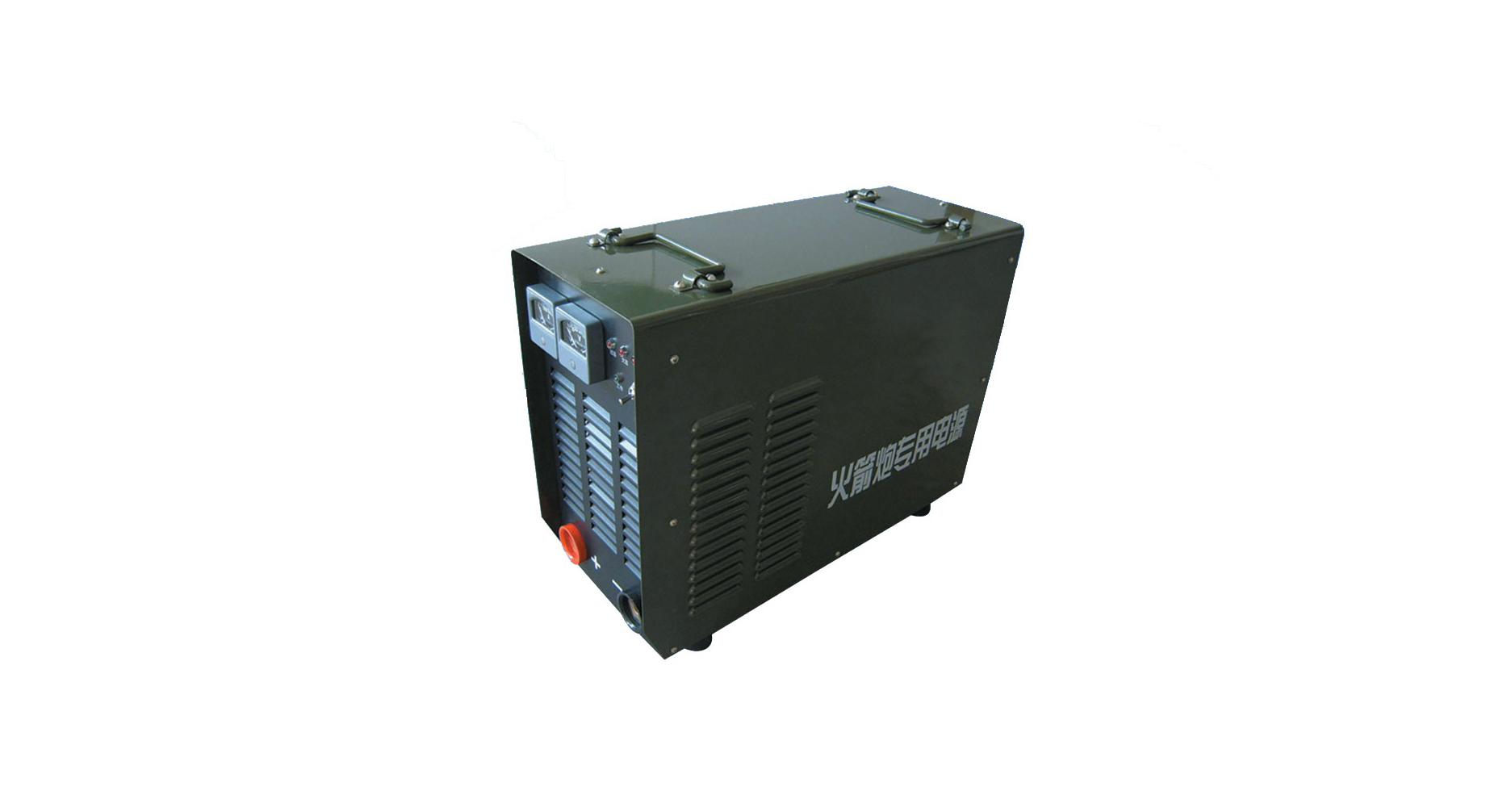

SMD28系列火箭炮專用電源
廣泛應用于我國國防軍事領域
山東芯馳能源科技有限公司采用國際先進的寬范圍ZVZCS軟開關逆變技術,以德國西門子IGBT和非晶磁芯為核心器件,相繼開發出“軍用車載電源”,“自行火炮訓練電源”,“導彈車方艙控制電源”,“坦克啟動電源”等數十種軍用特種逆變電源。
火箭炮專用電源采用模塊化設計,智能化控制,可以遠程通訊,充分滿足軍用設備三化設計要求及及總裝務部所提供的戰術性能要求,已廣泛應用于我國國防軍事領域。
◇ 符合中國國家軍用標準GJB572-88《飛機地面電源供電特性及一般要求》的要求
符合中國國家軍用標準GJB 181A-2003《飛機供電特性》的要求
符合中國國家軍用標準GJB 298-87《軍用車輛28伏直流電氣系統特性》的要求
符合民用航空行業標準MH/T 6018-1999《地面靜態電源》的要求
◇ 規格多
輸出電壓28.5V、輸出電流50~2000A 、輸出功率60KW(單機)之內任選。
◇ 五新
新型的電子元器件、新型的電磁材料、新的變換技術、新的控制理論、新的功能
◇ 五高
頻率高、效率高、功率密度高、功率因數高、可靠性高
◇ 高精度,低紋波
該直流電源采用峰值電流控制,響應快,輸出穩壓精度高。同時輸出配備多級濾波器,EMI/EMC滿足EN61000-6-3,EN61000-6-1,輸出紋波低。
◇ 效率高
具有寬范圍的軟開關技術使電源高效率,低噪聲;整機效率可達到95%(@100%負載下)。
◇ 體積小,重量輕
由于采用軟開關變換技術,使得內部散熱器大大減小,整機體積比硬開關穩壓電源更小可靠性更高,重量更輕,功率密度高,能滿足許多軍用裝備的特殊需求。
◇ 可靠性高
具有輸入缺相保護、短路保護、過載保護、過壓保護、過流保護和獨立的溫度檢測保護電路和針對軍用電源高可靠性特殊設計。
◇ 遠端測量
遠端測量功能可用于補償輸出端子到負載之間的電壓降。
◇ 完善的保護
OVP過電壓保護、短路保護、過載保護、過熱保護
◇ 輸出顯示
電壓、電流采用高精度LED數字表顯示
◇ 智能化
可與計算機連接,組成計算機控制的智能電源(選配)。
型號 | SMD28-800-T | |
輸入電壓范圍 | 380V±15%,50Hz±10% | |
供電輸出特性 | 電壓:定壓:DC28.5V 調壓 DC22V~30V連續可調 | |
電流:850A ; 啟動電流≥2550A | ||
效率 | ≥85%(滿載) | |
源效應 | ≤±0.5% | |
負載效應 | ≤±0.5% | |
紋波 | ≤0.8V | |
功率因數 | 0.9(滿載) | |
軟啟動時間 | >3S | |
顯示精度 | 采用三位半LED數碼管顯示輸出電壓、電流值 | |
保護裝置 | 輸入無熔絲開關,輸出無熔絲開關,電子電路快速偵測過電壓,過電流,過載,過高溫并自動跳脫保護及告警裝置 | |
工作方式 | 可長期滿負載連續工作 | |
冷卻裝置 | 強制風扇制冷 | |
耐壓 | 輸入對機殼AC1500V/1min無飛狐擊穿現象 | |
電路形式 | PWM脈寬調制開關電源形式 | |
絕緣電抗 | 輸出對外殼≥20MΩ(500V搖表) | |
環境 | 工作溫度 | -40℃~50℃ |
儲存溫度 | -50℃-70℃ | |
相對濕度 | 0~95%(非凝結狀態) | |
海拔高度 | 1500公尺 | |
尺寸(寬深高)mm | 255*440*565 | |
