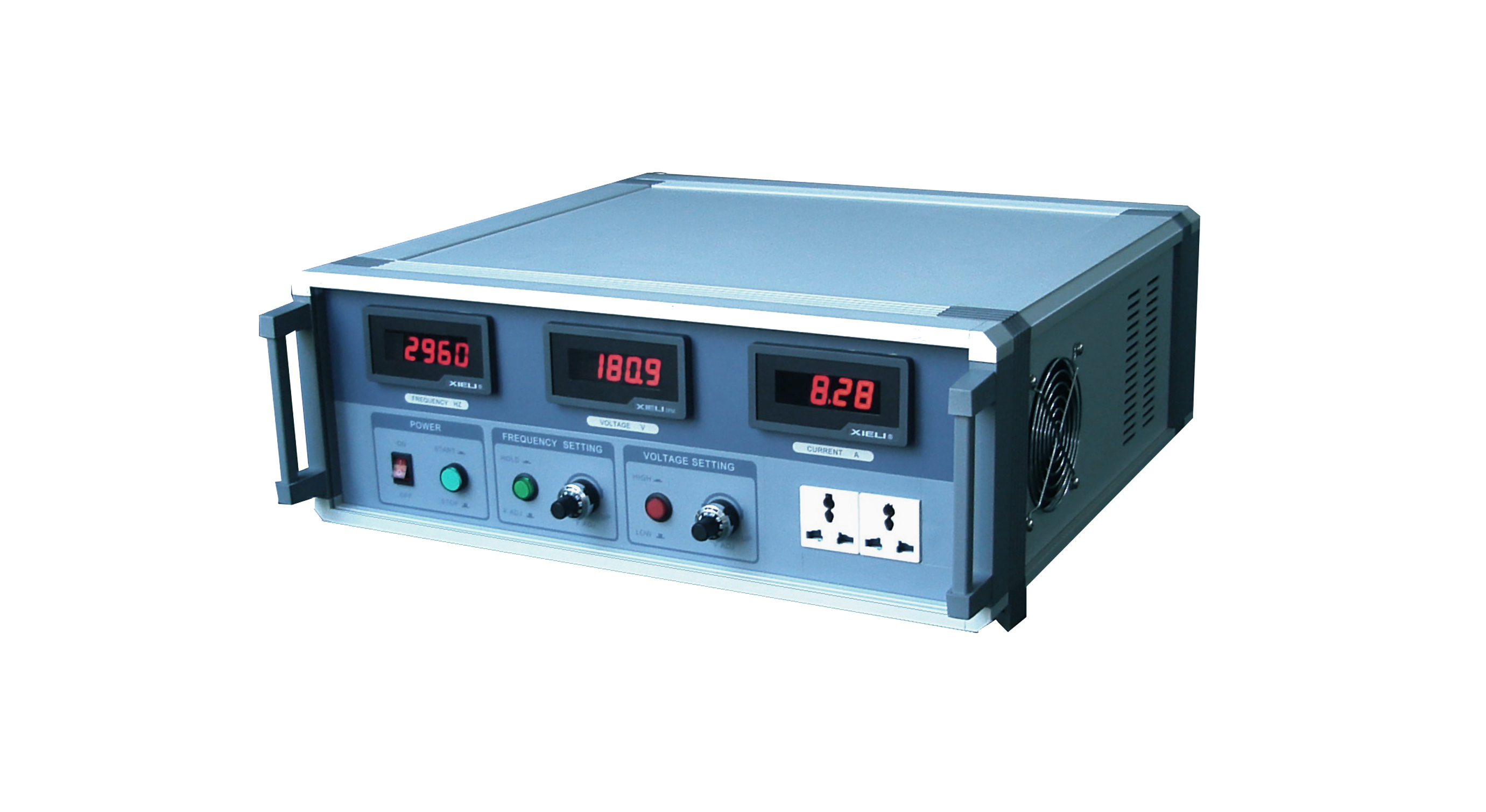

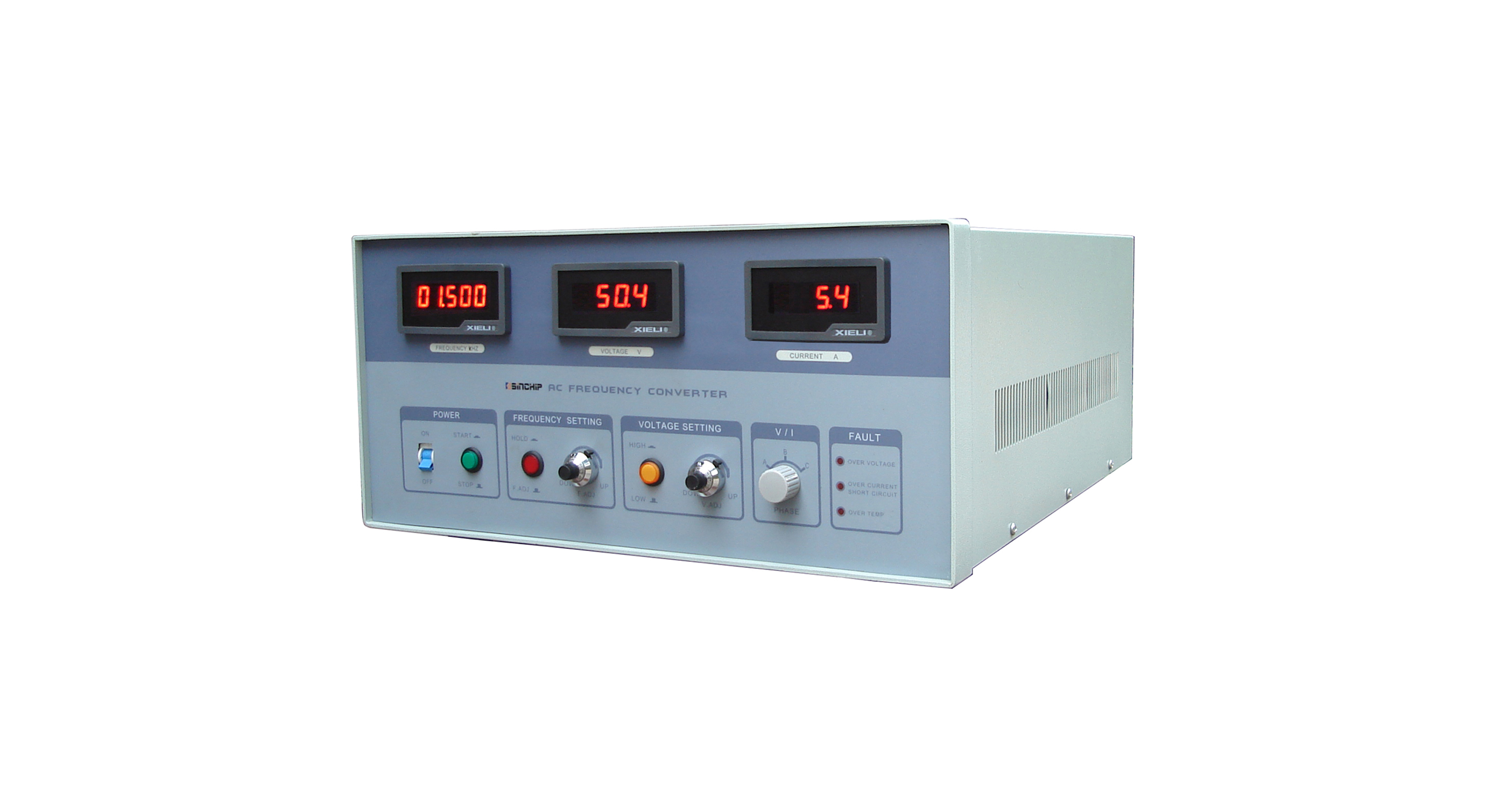

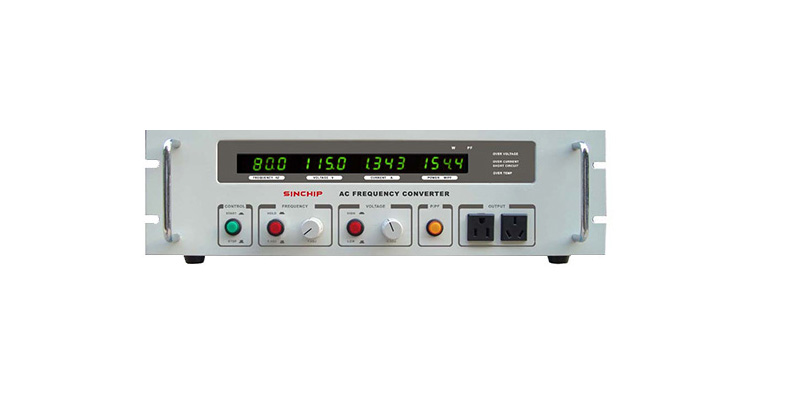

SWF系列旋鈕式寬頻靜變電源
輸出 500-1600Hz 正弦波的寬中頻電源，模擬飛機用電源
SWF系列高頻靜態可變電源的輸出頻率500-1600Hz。 電源采用數字分頻、鎖相、波形瞬時值反饋、SPWM脈寬調制、IGBT輸出等新技術和智能控制，功能齊全，性能優越。 其主要特點是輸出電壓穩定、波形失真小、負載適應性強、測試快速準確、諧波失真小、頻率高、穩壓率穩定，可提供純凈可靠的高頻正弦波電源輸出。此外，頻率范圍擴展到5000赫茲，使該產品成為廣泛的航空電子和國防應用的理想選擇。每個單獨相位輸出的電壓、電流、功率可以在大型觸摸屏顯示器上或通過總線讀取。可編程限流功能提供被測單元的過載保護。
? 符合國軍標《GJB181B-2012》、《GJB572A-2006》的技術要求；
? 提供穩定的正弦波供電，模擬各國電網狀況，凈化輸出；
? 采用數字分頻、鎖相、波形瞬時值反饋控制等新技術和模塊化結構；
? 具有輸出電壓穩定，波形失真小，負載適應性強，測試迅速準確；
? 1000HZ固定輸出 或300~800HZ、500~1600HZ頻率連續可調；
? 采用高頻脈寬調制技術和碳化硅器件，效率高于85%；
? 全隔離輸出，長壽命抗損傷；
? 快速穩壓，加載或去載1ms之內穩定；
? 采用先進靜噪技術，創造舒適的工作環境；
? 具有過電流，過電壓，過高溫，短路保護、過載保護及告警裝置。
SWF13-1K-1600HZ技術參數
容量 | SWF13-1K-1600HZ | |
輸入 | 相數 | 單相兩線+PE |
電壓 | 220V±15％ | |
頻率 | 47Hz~63Hz | |
輸出 定額 | 相數 | 三相四線+PE |
額定輸出電壓 | 70/120V | |
輸出電壓范圍 | 相電壓0-80V，線電壓0-140V | |
額定輸出電流 | 5A | |
波峰因數 | 3:1 | |
固定頻率 | 1000HZ | |
可變頻率 | 500HZ～1600HZ | |
波形 | 標準正弦波 | |
波形失真度 | <3%（阻性負載） | |
輸出精度 | 電壓調整率 | 1% |
頻率穩定度 | 0.1% | |
頻率解析度 | 0.1Hz | |
電壓解析度 | 0.1V | |
電流解析度 | 0.01A | |
測量精度 | 電壓 | 1%+5dgt |
電流 | 1%+5dgt | |
頻率 | 0.5%+5dgt | |
功率 | 1%+5dgt | |
設定精度
| 電壓 | 1% |
頻率 | 0.1% | |
整機效率 | ≥80%，滿載輸出 | |
保護功能 | 過流、過壓、過溫、過載、短路；控制類保護：通信、驅動模塊、直流側保護、IGBT保護 | |
工作 條件 | 環境溫度 | -10～40℃ |
存儲溫度 | -25～70℃ | |
相對濕度 | 最大95％RH（無凝露） | |
海拔高度 | 不高于1000m(適當降容可至更高海拔) | |
通訊接口 | RS485，MODBUS-RTU通信協議。 | |
絕緣要求 | 絕緣強度 | 輸入對機殼AC2000V/1分鐘，漏電流10mA |
輸入對輸出AC2000V/1分鐘，漏電流10mA | ||
輸出對機殼AC1500V/1分鐘，漏電流10mA | ||
絕緣電阻 | 輸入對殼：DC1000V，大于20MΩ | |
輸入對輸出：DC1000V，大于20MΩ | ||
輸出對殼：DC1000V，大于20MΩ | ||
冷卻裝置 | 強制風扇冷卻 | |
機箱尺寸W×H×D(mm)
| W482.5×H178×D600 | |
